Productbeschrijving
OEM en ODM accepteren
Nominale hefcapaciteit: 5.0T-80T
Dichtheid: 0,8 t/m3-3.0t/m3

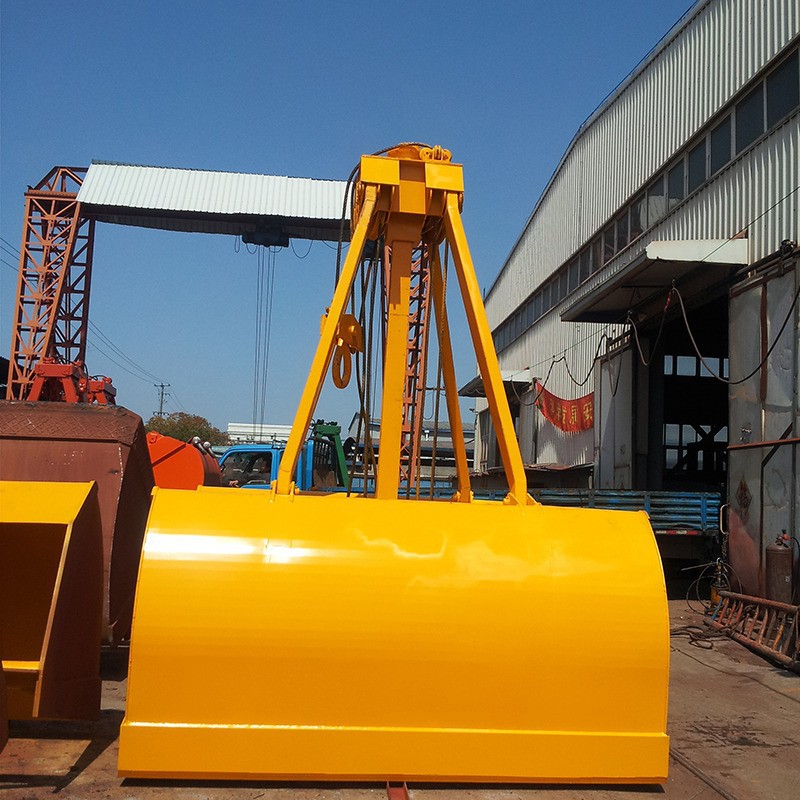

Eenkleedkap met enkele touw is een soort efficiënte tillen- en losuitrusting die de opening en sluiting van de grijper door een enkel touw regelt, voornamelijk samengesteld uit grijperlichaam, draadtouw, enzovoort. De grijper wordt direct opgehangen onder de haak van enkele haspelkraan, wat een effectief hulpmiddel is voor het laden en lossen van kolen, cola, erts, nikkelerts, geel zand, graan, meststof, aluminiumoxide, zwavel en andere kleine korrelige bulkladen in verschillende extreme en harde omgevingen.
Functies
De openings- en slotmechanische structuur van de grijper is eenvoudig en nieuw, gemakkelijk te bedienen, gemakkelijk te onderhouden, lage kosten en weinig storingen. De twee draadtouwen van de grijp kunnen worden gebruikt door verbinden met respectievelijk de draadtouwen op de kraan, die geschikt is voor de kraan met één takeltrommel.
Categorisatie
1. Volgens het aantal emmers kan een touwgreep worden verdeeld in een single touw clam shell greepemmer en eenmak met één touw sinaasappelschilbril;
2. Volgens de manier van het regelen van de opening en het sluiten van de greep, is de single touw clamshell -greep emmer verdeeld in single touw touch open bulkgreep emmer, handdumping (opening) clamshell greep emmer, draadloze afstandsbedieningsgreep emmer enzovoort.
Werkingsprincipe van grijp met één touw
De enkele touwgreep is verbonden met de kraan door een draadtouw.
1. Wanneer de kraan het draadtouw omhoog optilt, is de grijper open door zijn eigen zwaartekracht.
2. Wanneer de grijper naar de bovenkant van het te pakken materiaal daalt, wordt het draadtouw nog steeds verlaagd en wordt de grijper in het materiaal ingebracht onder het effect van de zwaartekracht.
3. Het draadtouw wordt omhoog getild door de kraanbewerking en de spanning van het draadtouw zal worden omgezet in de kracht om de grijper te sluiten door de mechanische structuur van de poelie in de grijper.
4. De twee of meer flappen van de grijper zullen geleidelijk sluiten en het materiaal stevig vasthouden.
5. Wanneer het materiaal naar de gespecificeerde positie wordt getild, wordt het draadtouw opnieuw verlaagd en wordt de grijper opnieuw geopend onder de druk van de zwaartekracht en materiaal en wordt het materiaal ontladen.
Single Rope Clamshell Grab Bucket Design -tekeningen
Belangrijkste technische parameters
Materiaaldichtheid: 0,9 (t/m3)
Vermenigvuldigingssnelheid van kabel: 3
|
SWL (t) |
7.5 |
10 |
10 |
12.5 |
15 |
20 |
25 |
32 |
40 |
|
|
Grijp volume (30 graden koepel) (m3) |
4.4 |
6.5 |
7 |
9.4 |
9 |
12.5 |
15 |
20 |
25 |
|
|
SHEAVE DIAMATER φ (mm) |
445 |
445 |
445 |
445 |
560 |
650 |
720 |
800 |
840 |
|
|
Specificaties diameter van stalen touw φ (mm) |
21.5 |
24 |
21.5 |
26 |
28 |
32 |
36.5 |
40 |
43 |
|
|
Parameter (mm) |
A |
3100 |
4160 |
3710 |
3858 |
4586 |
5400 |
6100 |
6700 |
7600 |
|
B |
5000 |
5450 |
4835 |
4785 |
6450 |
6500 |
7000 |
7500 |
8500 |
|
|
C |
2800 |
3000 |
2700 |
2600 |
3350 |
3450 |
3600 |
3850 |
4400 |
|
|
D |
3500 |
3680 |
3158 |
3532 |
4280 |
4400 |
4700 |
5100 |
5800 |
|
|
E |
2200 |
2200 |
2360 |
3000 |
3000 |
2800 |
3000 |
3550 |
3700 |
|
|
Opening & Sluiting Miles (mm) |
1800 |
2156 |
2050 |
1650 |
200 |
2300 |
2350 |
2410 |
2750 |
|
|
Dood gewicht (t) |
3.5 |
4 |
4.3 |
5.8 |
6.5 |
8.8 |
11 |
14 |
17.5 |
|
|
Hoog in gebruik (M) |
9.5 |
10.5 |
10.5 |
11.5 |
12.5 |
13 |
14 |
15 |
16 |
|
|
Opmerking |
|
|
|
|
|
|
|
|
|
|
